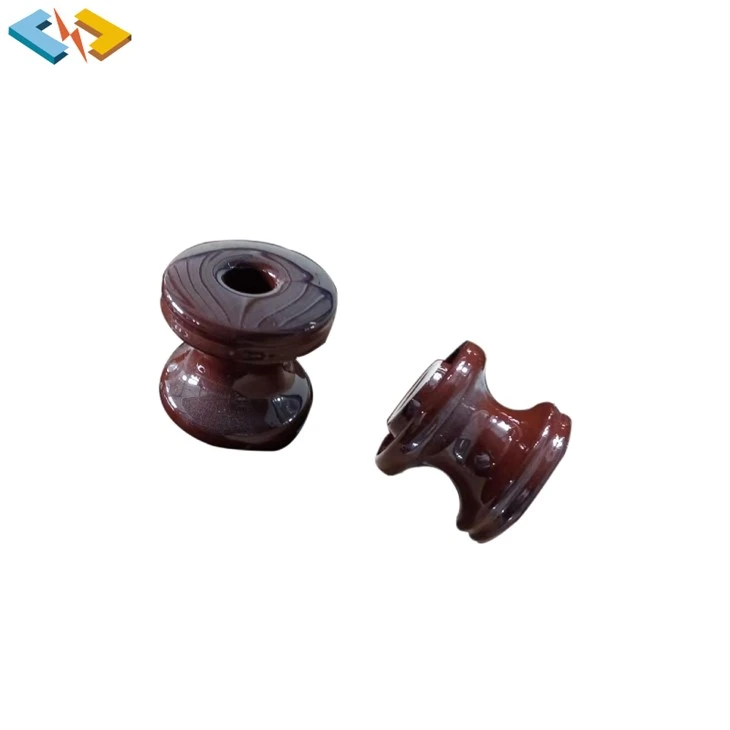

ANSI 53-2 Porculanski kalem izolator

Standard: ANSI C29.3, američki standardni nisko-naponski kalemni izolator
Primjene: distribucijski vodovi niskog{1}}napona od 0,4 kV, neutralni vodovi, kutni/naponski vodovi i izolacijska veza grana; obično se koristi u južnoameričkim i afričkim energetskim mrežama.

Osnovni tehnički parametri
Dimenzije (mm)
Ukupna visina H: 76
Maksimalni vanjski promjer D: 79
Promjer središnje rupe: 17,5~18
Polumjer utora vodiča R: 17,5
Neto težina: ≈0,55 kg

Električna izvedba (frekvencija napajanja)
Napon suhog bljeska: 25 kV
Vertikalni mokri bljesak: 12 kV
Horizontalni vlažni bljesak: 15 kV
Mehanička izvedba
Nazivno vlačno opterećenje pri lomljenju: 13,3 kN (≈3000 lbs)

Osnovne informacije
Materijal: mokri{0}}porculan; Boja glazure: Obično smeđa glazura (boja čokolade), neka bijela glazura/siva glazura
Pribor: vijak za kalem, stezaljka za kalem
Carinski broj: 8546209090



Naša tvornica i oprema



1

2

3

I. Glavni scenariji primjene polja električne energije (prvenstveno prekomorske električne mreže, Sjeverna Amerika, Srednja i Južna Amerika, Afrika, TANESCO, itd.)

1. Nisko{1}}naponski nadzemni distribucijski vodovi (osnovna primjena)

1) Sekundarni uslužni vodič: napetost terminala i skretanje
480V/240V/120V civilni i komercijalni-niskonaponski nadzemni vodovi;
Pričvršćivanje izoliranih vodiča na drvene/betonske stupove, kutne stupove, stupove za grane i terminalne stupove;
Korištenje vijaka s kalemom, stezaljki u obliku slova U i Clevis stezaljki za otpornost na napetost vodiča.

Primjenjivo na:-zatezanje i sidrenje vodiča niskog napona, ne koristi se za-pravolinijski ovjes (ravni-linijski ovjes uglavnom koristi iglene izolatore).

2) Neutralni vodič: Izolacijsko sidrenje
Sjevernoamerički sustavi distribucije električne energije u velikoj mjeri koriste 53-2 izolirane nadzemne neutralne vodiče kako bi se spriječilo curenje između žice za uzemljenje i metalnih komponenti stupa.

2. Priključak: izolacijska potpora i zatezanje za niskonaponske-naponske odlazne vodove transformatora i strujne stupove do vodiča prigušivača u zgradi.

3. Izolacija zatezne žice (Stay Wire/Guy Insulation) Zatezne žice otporne na vjetar i zatezne zatezne žice za stupove;

Napomena: kada je više kabela spojenih u seriju, mora se poštovati izolacijska udaljenost od zemlje.

II. Druge aplikacije za podršku industriji

Nadzemni komunikacijski vodovi: pričvršćivanje izolacije nisko{0}}frekventnih nadzemnih kabela za telekomunikacije i emitiranje (tradicionalna primjena, postupno se smanjuje)
Nisko{0}}naponsko nadzemno ožičenje u tvornicama: sidrenje vanjskih-naponskih nadzemnih vodova na uglovima i terminalima u tvornicama, rudnicima i farmama
Elektrificirane farme i sustavi za navodnjavanje: nadzemni{0}}niskonaponski vodovi
Napeta izolacija nadzemnih-niskonaponskih-snopova vanjskih vodova za male fotonaponske elektrane

Tehnički zahtjevi:

1. Nisko{1}} frekvencijski preskočni napon

1) Suhi 25kV

2) Mokro

Vertikalni 12kV

Horizontalno 15Kv

2. Poprečna čvrstoća 13,3kN

3. Boja glazure: siva/smeđa

4. Primjenjivi standard: ANSI c29 3-2015
