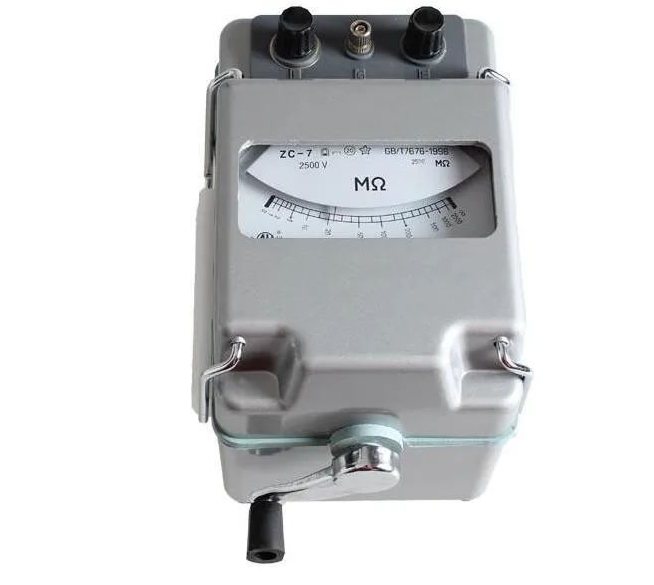

Za mjerenje izolacijskog otpora transformatora od 10 kv treba koristiti megaommetar od 2500 V.
Standardi kvalifikacije za izolacijski otpor
1. Uspoređujući vrijednost izolacijskog otpora ovog daljinskog mjerenja sa zadnjom vrijednošću kada se pretvori u istu temperaturu, ova vrijednost ne smije biti niža od zadnje vrijednosti za 30%.
2. Omjer apsorpcije R60/R15 (to jest, fokusirajući se na omjer otpora izolacije na 60 sekundi i 15 sekundi) trebao bi biti veći od 1,3 puta na 10 stupnjeva -30 stupnjeva
3. Kvalificirane vrijednosti izolacijskog otpora 3-10kv transformatora na različitim temperaturama su sljedeće:
| temperatura (stupnjevi) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
| dobra vrijednost (MΩ) | 900 | 450 | 225 | 120 | 64 | 36 | 19 | 12 |
| najniža vrijednost (MΩ) | 600 | 300 | 150 | 80 | 43 | 24 | 13 | 8 |
Telemetrijski projekti
1 Otpor izolacije visokonaponskog namota u odnosu na niskonaponski namot i ljusku označava se kao visok prema niskom i uzemljenje.
2 Izolacijski otpor niskonaponskog namota u odnosu na visokonaponski namot i ljusku označava se kao nizak prema visokom i uzemljenju.
Proces mjerenja
1. Uklonite transformator s daljinskim mjerenjem iz pogona i primijenite tehničke sigurnosne mjere kao što su prekid napajanja, pregled napajanja, pražnjenje, postavljanje privremenih žica za uzemljenje i vješanje znakova.
2. Uklonite sabirnice visokog i niskog napona transformatora.
3. Očistite visokonaponske i niskonaponske porculanske čahure transformatora, zatim namotajte 2-3 okrete oko porculanskog ruba svake porculanske čahure golom bakrenom žicom kako biste spojili visokonaponske i niskonaponske porculanske čahure.
4. Kratko spojite visokonaponske A, B, C (U, V, W) i niskonaponske 0, a, b, c (n, u, v, w) terminale transformatora s gole bakrene žice.
5 Daljinski izmjerite visokonaponski namot i niskonaponski namot i ljusku. E megaommetra spojen je na niskonaponski namot i školjku, G je spojen na porculanski rub visokonaponske porculanske čahure namota, a L je spojen na visokonaponski namot.
6 Daljinski izmjerite niskonaponski namot i visokonaponski namot i ljusku. E megaommetra spojen je na visokonaponski namot i omotač, G je spojen na porculanski rub niskonaponske porculanske čahure, a L je spojen na niskonaponski namot.
7. Tijekom telemetrije, prvo spojite E i G na objekt koji se mjeri, koristite izolator da pokupite L liniju, a kada megohmmetar dosegne 120 okretaja u minuti, spojite L liniju na visokonaponski namot (niskonaponski navijanje). , mjerač se tijekom telemetrije postavlja vodoravno, a telemetrija se izvodi konstantnom brzinom od 120 okretaja u minuti. Pričekajte da se igla stabilizira jednu minutu prije očitanja, uklonite crtu L, a zatim prestanite ljuljati mjerač.
8. Namotaj treba isprazniti na zemlju prije i poslije telemetrije. Nakon što je telemetrija dovršena, uklonite međufazni kratki spoj i vratite izvorno ožičenje.
